很多客戶都表示，想要在生產線首件確認上更方便一點，能不能在裝配圖元件本體上顯示元件參數值？
當然可以！
只需要一個簡單操作就可以滿足這個需求，今天我們就來介紹如何利用智能SMT軟件工具完成該操作。
裝配圖顯示VAL值流程及說明：
模式選擇為SMT基本模式
01 CAD導入：讀入CAD
02 BOM導入：讀入BOM
03 元件選擇：選擇INBOM的元件進行參數設置
04 參數設置：
*? 設置元件類型參數：必須項，type參數會影響提取元件VAL值的結果。
*? 極性元件添加元件極性標識：非必須，具體看對極性標識方式的要求。
05 工具：BOM中取值：提取VAL值
06 工具：裝配圖：設置顯示VAL值
以下對第4步以后做一個簡要介紹，如果想了解裝配圖的具體制作，可以參考以前的文章《制作一張完美的SMT裝配圖只需分分鐘！》。
步驟詳解：
4. 參數設置：
A. 設置元件類型參數
進入元件參數設置界面，選擇1“自動設置類型”，軟件自動根據數據特征進行自動設置元件類型（比如，電阻位號一般是R開頭，兩個引腳的SMD元件）；對于不能自動設置的可以自行添加定義，以后就會自動識別。

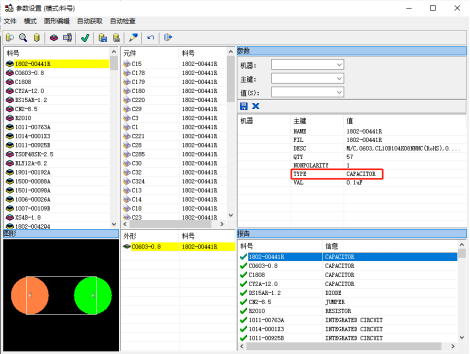

在參數設置界面點“自動設置類型”圖標，彈出的對話框選2“是”
參考下圖
在右下角的報告位置可以查看設置后的結果
已設置TYPE類型參數的是“√”綠色打鉤的狀態，無TYPE參數的是“×”的狀態。
可以排序后再補充參數。（VAL值主要側重電容、電阻、電感等，請確保TYPE參數定義正確）
B. 參數設置：極性元件添加元件極性標識

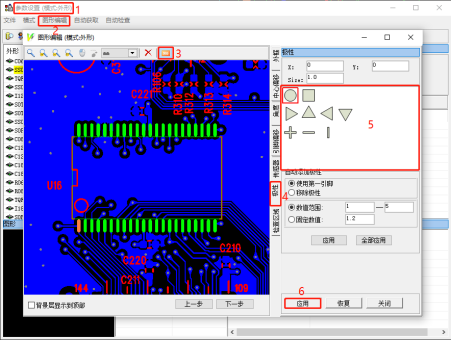

參數設置界面，第1步切換模式為“外形”
第2步選“圖形編輯”菜單進行極性標識的添加
第3步“顯示背景”，顯示主界面打開的層，如絲印層做極性添加的參考
第4部選擇“極性”
第5步選擇一種標識類型，在左側添加后第6步“應用”，然后“下一步”添加下一個
可參考下圖的步驟
5. 工具：Bom中取值

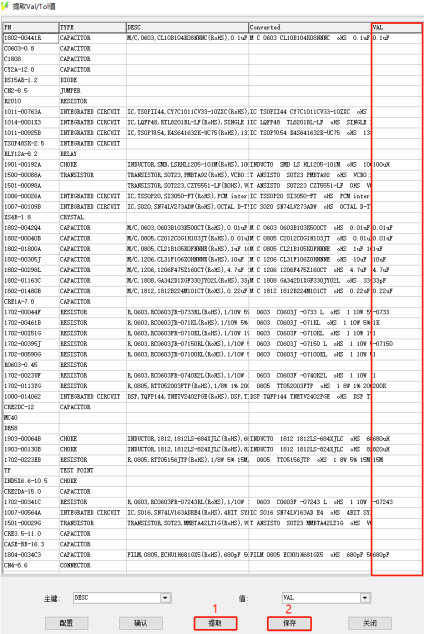

主界面“工具”菜單，選擇“BOM取值”功能
軟件從描述信息（BOM中讀入的）提取Val值
6. 工具：裝配圖

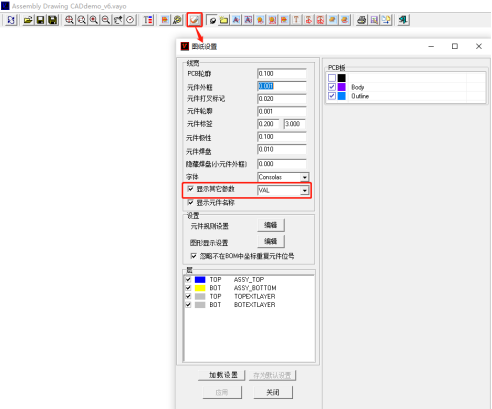

在裝配圖界面，進行“圖紙設置”，勾選“顯示其它參數”，選擇“VAL”

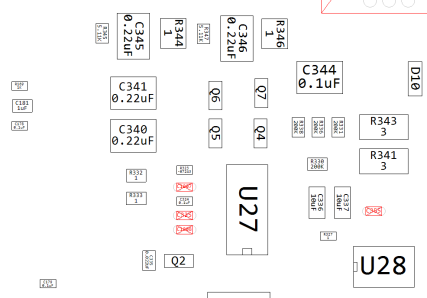

應用后就完成了在裝配圖上顯示元件參數值的所有操作，效果如下圖所示：
以上就是如何利用SMT工具在裝配圖元件本體上顯示元件參數值的講解。
在以上操作中我們用到的是望友科技的SMT Expert智能貼片編程軟件。
望友 SMT Expert 軟件方案簡介：
VayoPro-SMT Expert 軟件是一款高效 SMT 貼片程序制作工具軟件，它將傳統手動編程方式轉變?yōu)橹悄芑^程。它極大化利用 CAD/Gerber/BOM 數據，智能匹配/創建 part data，智能校正貼裝角度/極性/中心位置，智能生成拼板，輸出貼片程式，生成上料表及裝配圖。而且軟件還可以實現不同 SMT 產線或設備間程式快速轉換，機貼裝程式與 BOM 及 CAD 等數據的快速校驗分析。
望友 SMT Expert軟件方案優勢：
1.減少因極性錯誤引起的商業風險（客戶抱怨、返工、丟單、賠償）；
2.減少離線編程及在線調試時間；
3.增加 NPI 應對能力，加速打樣或試產；
4.簡化編程工作復雜度，簡化人力資源管理；
5.提升智能化程度，減輕人員工作壓力。
