SMT貼片編程工作常常遇到一些特殊元件需要手動調整角度180°貼裝，工程師遇到這類元件通常需要逐個手動調角度，比較費時，容易遺漏，存在品質風險，怎么辦？
別急，VayoPro-SMT Expert智能編程軟件可以解決，今天小編給大家通過一個案例進行講解。

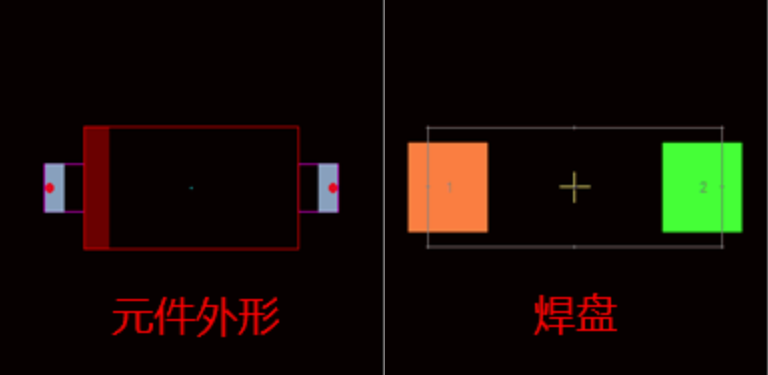

一般SMT貼片是元件1腳對應焊盤1貼裝，如下圖這個特殊元件，需要元件1腳對應焊盤2貼裝，這時就需要手動調整角度補償。
在VayoPro-SMT Exper軟件編程中，用戶可以提前把特殊元件的角度補償存入數據庫，后續編程可以批量下載角度補償。

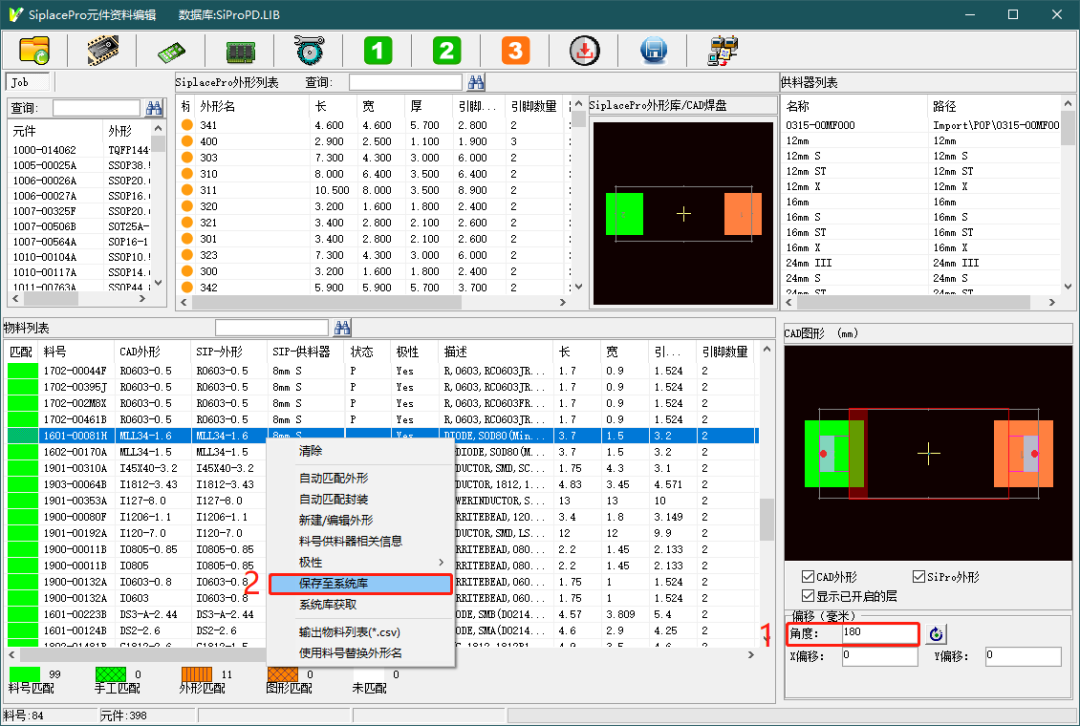

操作方法如下圖，在元件資料編輯界面設置好元件角度補償值，存入系統庫。

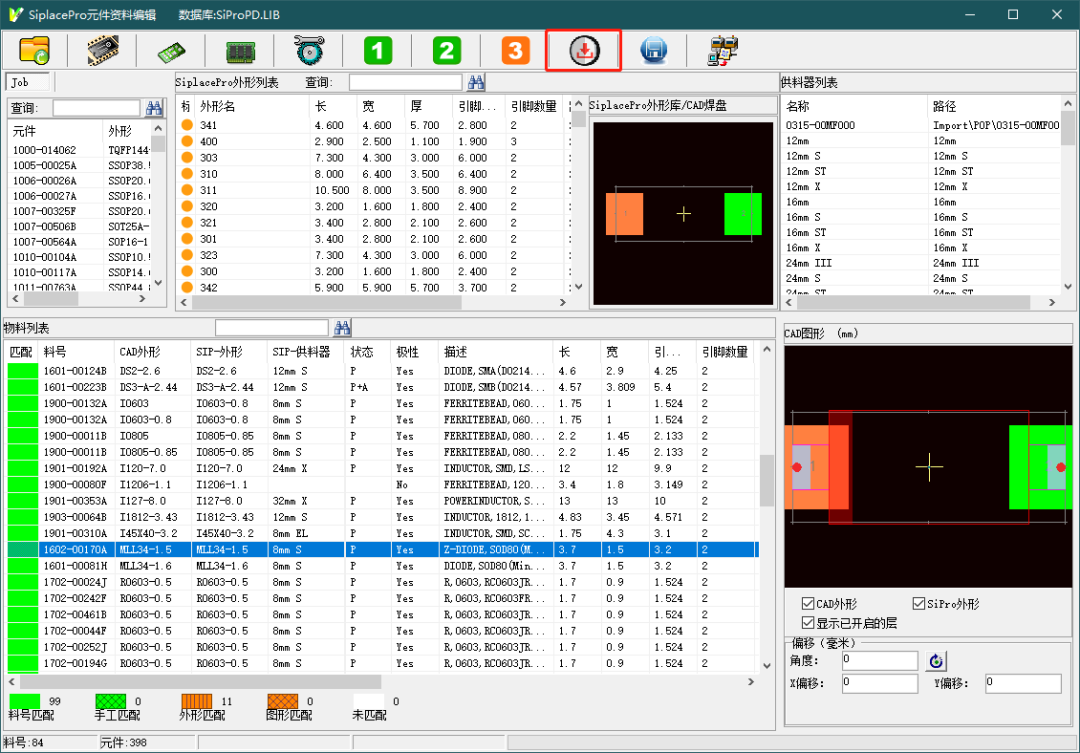

貼片編程中在元件資料編輯界面完成1、2步驟操作后，接下來選擇“系統庫獲取”功能圖標，軟件會從系統庫匹配并下載特殊器件的的角度補償。這樣就完成角度補償設置了。

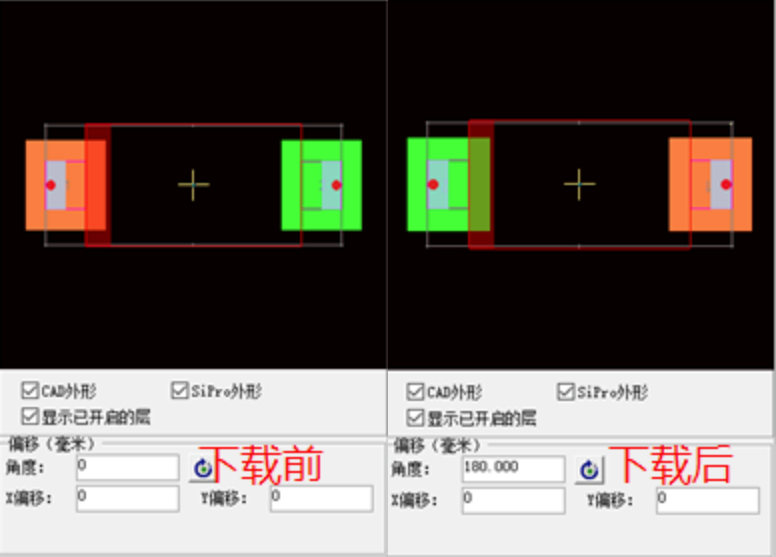

下面我們來看看下載前后的對比效果，下載后自動設置好角度補償，元件已經變成符合要求的貼裝角度。
以上就是本次所有的教程，如果還有任何問題歡迎評論或私信進行交流！
如果對智能SMT軟件感興趣，歡迎了解望友 SMT Expert 軟件。
望友 SMT Expert 軟件方案簡介：
VayoPro-SMT Expert 軟件是一款高效 SMT 貼片程序制作工具軟件，它將傳統手動編程方式轉變?yōu)橹悄芑^(guò)程。它極大化利用 CAD/Gerber/BOM 數據，智能匹配/創建 part data，智能校正貼裝角度/極性/中心位置，智能生成拼板，輸出貼片程式，生成上料表及裝配圖。而且軟件還可以實現不同 SMT 產線或設備間程式快速轉換，機貼裝程式與 BOM 及 CAD 等數據的快速校驗分析。
望友 SMT 軟件方案優勢：
1.減少因極性錯誤引起的商業風險（客戶抱怨、返工、丟單、賠償）；
2.減少離線編程及在線調試時間；
3.增加 NPI 應對能力，加速打樣或試產；
4.簡化編程工作復雜度，簡化人力資源管理；
5.提升智能化程度，減輕人員工作壓力。
