在現代電子制造領域，新產品的快速涌現、加速迭代給工藝工程師帶來了前所未有的挑戰。過去，工程師們有充足的時間來根據焊盤層人為設計鋼網開口，并逐一目檢以確保SMT貼裝的質量。而現在，隨著新產品的不斷問世，電子元件的布局愈加緊密，傳統的工作模式已經不再適應市場的需求。工藝工程師需要更加高效的方法來設計和驗證鋼網開口，以確保SMT質量并且不延誤生產進度。
望友的工程師在實地拜訪SMT制造工廠時，發現一個普遍存在的現象：多數制造廠商將鋼網設計外包出去，但在驗證鋼網廠家回傳的Gerber文件時卻犯了難：
“面對復雜的PCBA布局，人工驗證鋼網Gerber文件變得非常繁瑣，需要耗費大量時間和人力。當焊盤或元件數量龐大時，人工方式已完全不可能。”
“在今天的快節奏制造環境中，人工驗證或者Excel表格方式已經不再適用。”
“我希望能實時檢測并快速解決問題，而不是等待鋼網廠家在幾小時后才發現問題”
……
1、錯誤率高：由于人工驗證操作步驟繁瑣，極易出現人為疏忽或錯誤風險，導致驗證過程中的錯誤率增加。
2、耗時耗力：對于大規模的PCBA布局，人工驗證需要花費大量時間和人力資源。這種方法可能會極大地延長生產周期，增加制造成本。
3、不一致性和不準確性：由于人為因素，人工驗證可能導致不一致性或不準確性。不同的人可能會有不同的驗證標準和方法，從而造成驗證結果的差異。
4、難以應對復雜場景：當PCBA布局非常復雜、焊盤和元件數量龐大時，人工驗證會變得極為困難。人工處理大量數據和復雜結構容易出錯且效率低下。
5、實時性和快速響應難： 人工驗證無法實時檢測并快速解決問題，通常需要等待較長時間才能發現和糾正錯誤，這可能會延誤整個生產過程。
為了應對這些挑戰，一種新的軟件工具——Vayo-Stencil Designer應運而生。這一鋼網開口檢查和優化工具可對鋼網開口進行自動化檢查和快速校正，還可批量導入、創建并匹配企業開口庫，提供開口設計模板，實現鋼網自動化設計，并對設計出的開口進行全面審查校驗，助力企業實現數字化轉型。
以下將用一個實例演示Stencil Designer軟件進行自動化鋼網開口驗證和校準過程：
依照IPC 7525規范中鋼網開口面積比和寬厚比公式：
圖：鋼網開口的橫截面視圖
開口面積比 = 開口面積 / 開口孔壁面積 = L x W / 2 x (L + W) x T
開口寬厚比 = 開口的寬度 / 鋼片的厚度 = W / T

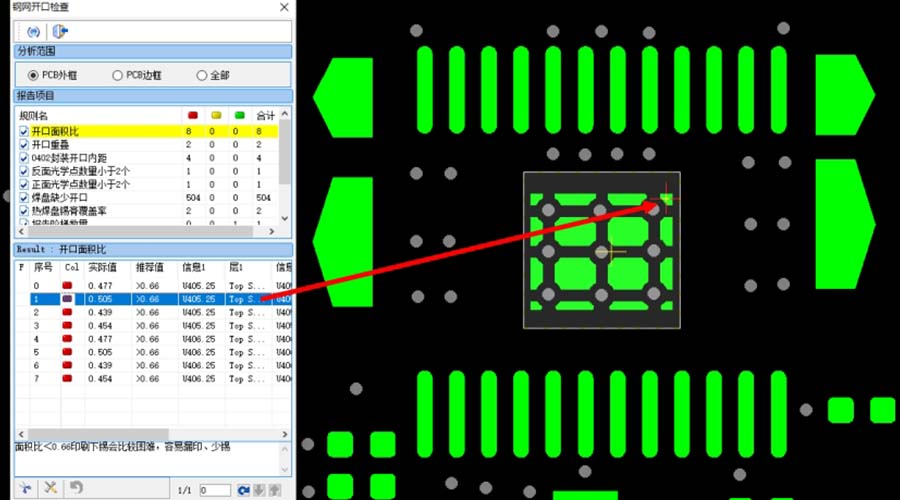

Vayo-Stencil Designer以一鍵式操作實現鋼網檢查，并生成詳盡的檢查結果。通過檢查結果列表，點擊開口面積比問題項，即可立即跳轉至問題所在位置。
圖：定位鋼網開口面積比錯誤位置
如果您決定自行修正問題項，Stencil Designer軟件也支持設置參數，進行快速修正。

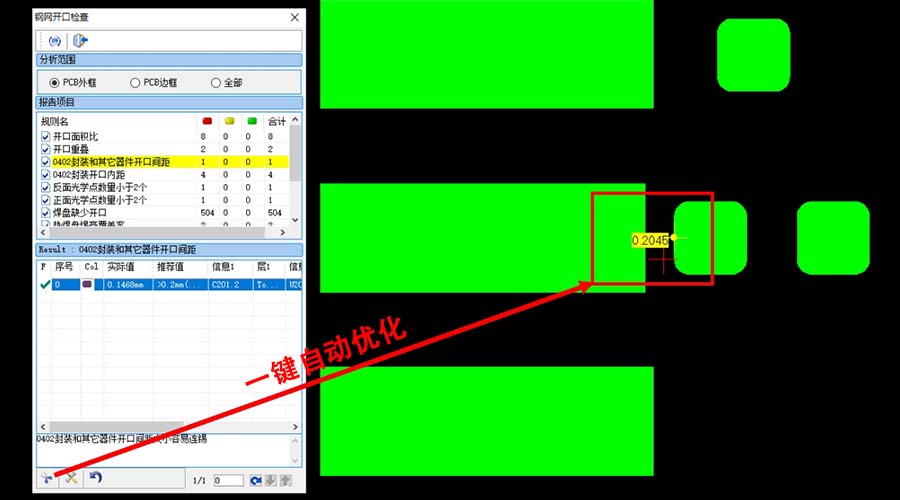

問題報告還包含開口間距問題，您只需一鍵優化，軟件即可自動完成開口距離調整。

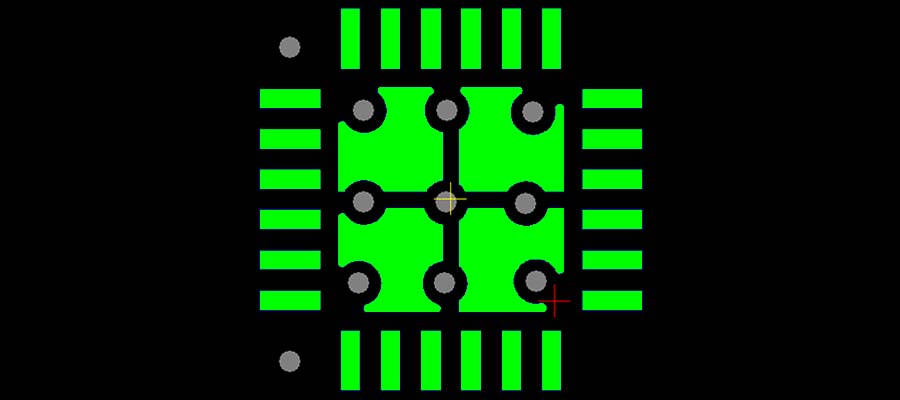

Stencil Designer軟件也支持對焊盤進行微小調整，以滿足安全間距要求，同時確保不違反面積比或?qū)捄癖取?/p>
通過軟件快速鋼網設計功能，您可以直接導出最終鋼網設計圖紙，交給您的供應商進行鋼網生產，省去反復溝通確認的時間，避免設計返工，延誤交付。
望友從2005年開始，一直致力于PCB/PCBA設計與制造驗證領域，為電子設計及制造人員提供高效可靠的數字化工業軟件。篇幅有限，無法展示所有功能亮點，您可以點擊以下鏈接進行軟件體驗，將日常工作中的重復性工作轉變?yōu)橹悄芑绞剑?br /> http://www.eralshop.com/contact/#con04
